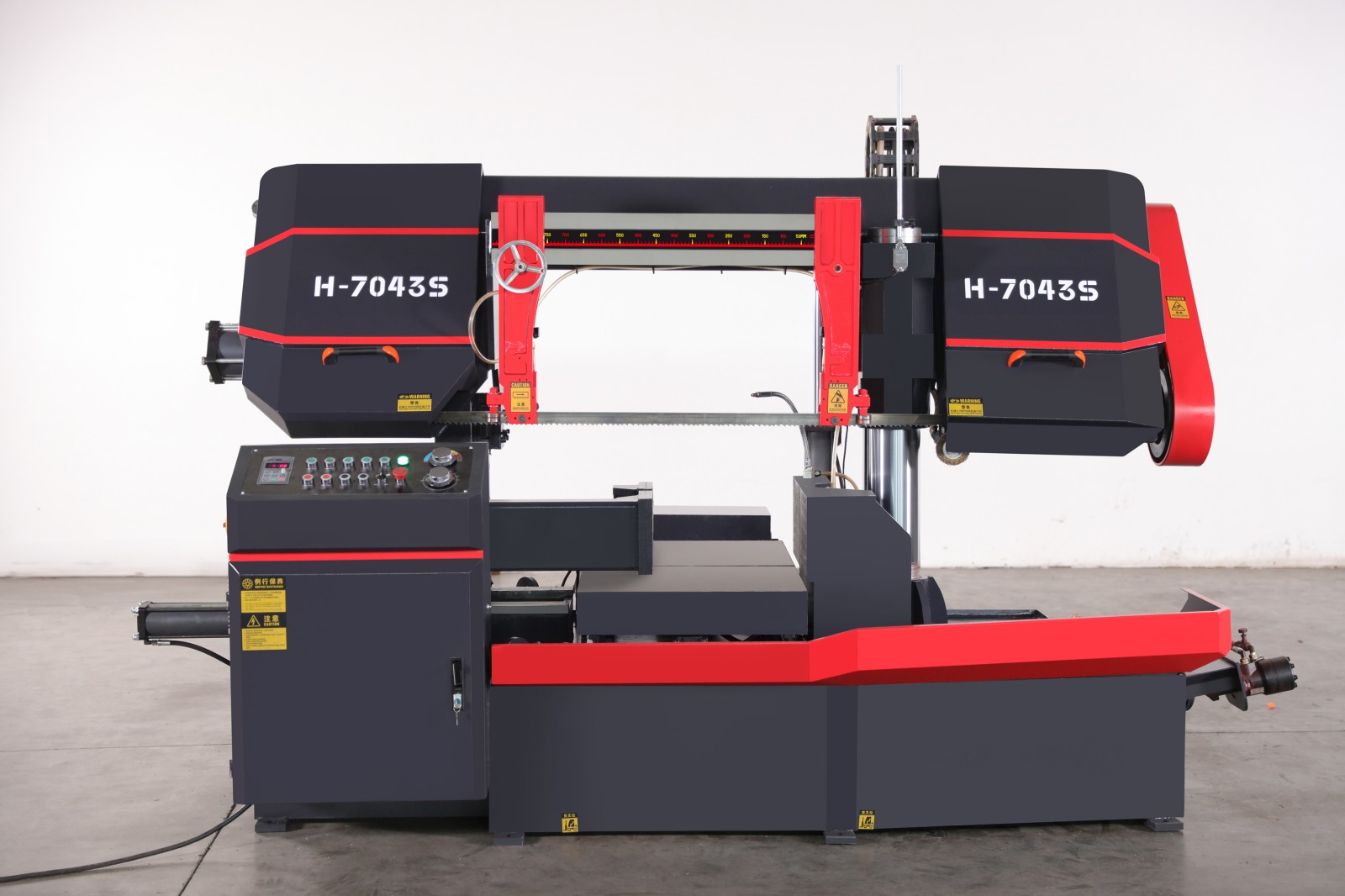

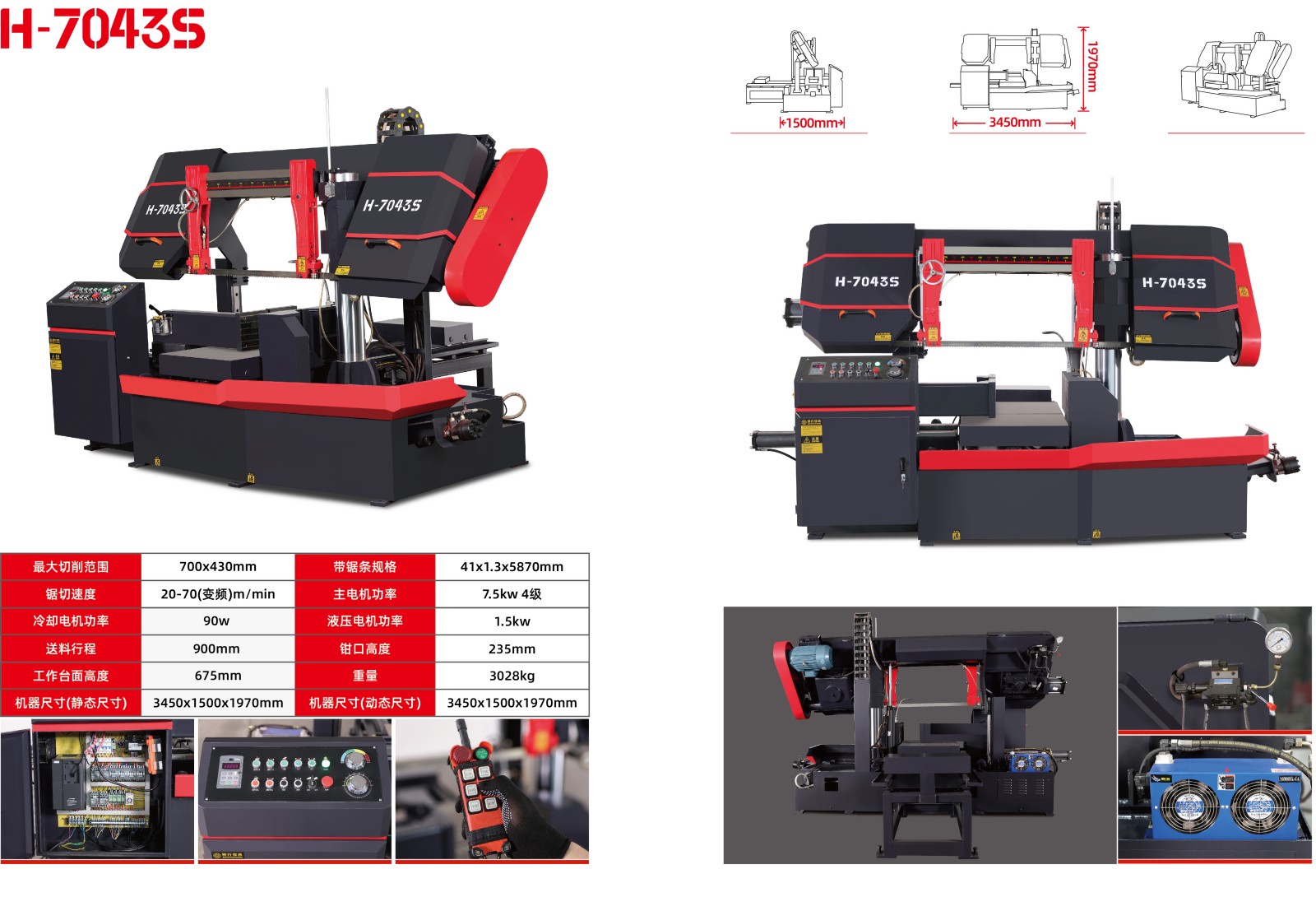

Máy cưa vòng kim loại tự động ngang cột đôi

H-7043S (nền tảng)

Các thông số kỹ thuật chính và đặc điểm kết cấu

1. Tổng quan về máy công cụ

Máy cưa này phù hợp để cắt thép đặc biệt và thép khuôn có chiều cao ≤430mm và chiều rộng ≤700mm. Sau khi chọn các thông số phù hợp và điều chỉnh các tốc độ khác nhau, nó có thể cắt các vật liệu kim loại đen hoặc kim loại màu mềm và cứng khác nhau. công cụ hiệu quả và tiết kiệm năng lượng cho các doanh nghiệp vừa và lớn.

Máy cưa vòng ngang cột đôi (một hình tròn và một hình vuông) H-7043 là máy cưa vòng thế hệ mới do công ty chúng tôi thiết kế và phát triển. Hướng dẫn cột đôi, hiệu suất đáng tin cậy và ngoại hình đẹp. Bề mặt cột chính được phủ crom cứng chống mài mòn và đảm bảo độ chính xác cao giúp tăng tuổi thọ của máy công cụ. Nâng thủy lực, điều chỉnh tốc độ vô cấp và phạm vi có thể được thiết lập bởi chính bạn, giúp dễ dàng đạt được điều kiện cưa tối ưu. Máy công cụ sử dụng kẹp thủy lực và dễ vận hành. Lưỡi cưa sử dụng vòng bi và thanh dẫn hướng lưỡi bằng thép vonfram có thể điều chỉnh để đảm bảo độ chính xác khi cắt.

2. Thông số kỹ thuật chính

1. Công suất cưa (mm) ●Φ430 ■W710×H430

2. Thông số lưỡi cưa vòng (mm) 5870×41×1.3 (chiều dài theo số đo thực tế)

3. Tốc độ cắt (m/phút) Kiểm soát tần số 20-70m/phút

4. Điều chỉnh tốc độ vô cấp bằng thủy lực (mm/phút)

5. Công suất đầu vào của máy công cụ 380V 50Hz

6. Công suất động cơ chính (KW) 7,5

7. Công suất động cơ thủy lực (KW) 1,5

8. Động cơ máy bơm nước (KW) 0,09

9. Phương pháp kẹp phôi: kẹp ngang thủy lực

10. Điện áp điều khiển máy công cụ DC 24V

11. Phương pháp cho ăn: cho ăn tự động bằng bệ thủy lực

12. Chiều cao bệ tính từ mặt đất (mm) 675

13. Hành trình nạp đơn (mm) 900

14. Thể tích bình chứa nước (L) 55

15. Thể tích bình thủy lực (L) 55

16. Bàn làm việc chịu lực (t) 8

17. Kích thước đóng gói máy công cụ (mm) 3450 (L) × 1500 (W) × 1970 (H)

18. Khối lượng tổng của máy công cụ (t) 3.3

3. Đặc điểm kết cấu máy công cụ

Các bộ phận và chức năng chính của máy công cụ

1. Đế: Đế được hàn bằng các tấm thép chất lượng cao. Sau khi xử lý lão hóa rung, biến dạng hàn nhỏ. Nó chủ yếu được sử dụng để lắp đặt các bộ phận khác nhau của máy công cụ.

2. Bàn làm việc: Sử dụng bàn làm việc trượt, bao gồm bàn làm việc chính và bàn làm việc phụ. Bàn làm việc chính được dẫn động bởi một xi lanh thủy lực để trượt về phía trước và phía sau, với hành trình trượt tối đa là 900mm.

3. Hệ thống truyền động chính: Hệ thống truyền động chính của máy công cụ bao gồm hộp bánh răng sâu, bánh xe dẫn động, ròng rọc, v.v. Hộp bánh răng sâu và bánh xe dẫn động được kết nối trực tiếp, hộp số trơn tru và va đập- miễn phí. Tốc độ lưỡi cưa có thể được điều chỉnh thông qua bộ biến tần để đạt được nhiều tốc độ khác nhau.

4. Kẹp vise: Sử dụng kẹp tự động thủy lực và tấm vise được dẫn động bởi xi lanh thủy lực để kẹp phôi. Kẹp thủy lực ổn định và đáng tin cậy.

5. Khung cưa: Khung cưa có kết cấu hình cánh cung. Tấm khung cưa được làm bằng thép tấm chất lượng cao và được hàn bằng các gân gia cố hợp lý. Sau khi lão hóa do rung động, ứng suất hàn được phân phối lại và loại bỏ nên đảm bảo độ ổn định. của khung cưa. Bánh lái, bánh dẫn động và các thiết bị dẫn hướng trái phải đều được lắp trên khung cưa. Khi máy công cụ hoạt động, bánh cưa sẽ quay ngược chiều kim đồng hồ.

6. Thiết bị dẫn hướng: Thanh dẫn hướng của máy công cụ này được chia thành cánh tay dẫn hướng di động và cánh tay dẫn hướng cố định. Chuyển động của cánh tay dẫn hướng di chuyển được tự động điều chỉnh theo độ mở và đóng của vise. Mặt trên và mặt bên của đế dẫn hướng được làm bằng cacbua và được trang bị thiết bị dẫn hướng trước để đảm bảo độ ổn định của thanh dẫn hướng và kéo dài tuổi thọ của lưỡi cưa.

7. Thiết bị căng dây cưa: Dây cưa được căng bằng lực căng tự động thủy lực. Xy lanh thủy lực dẫn động thanh trượt dẫn động bánh dẫn động di chuyển trong bệ căng, từ đó làm căng lưỡi cưa. Một thiết bị bảo vệ đai bị đứt được lắp trên khung cưa.

8. Cấu trúc cột: Để tăng độ ổn định của máy công cụ, máy công cụ này áp dụng phương pháp cột đôi (một vòng tròn và một bên), việc nâng và hạ khung cưa được dẫn động bởi một xi lanh dầu.

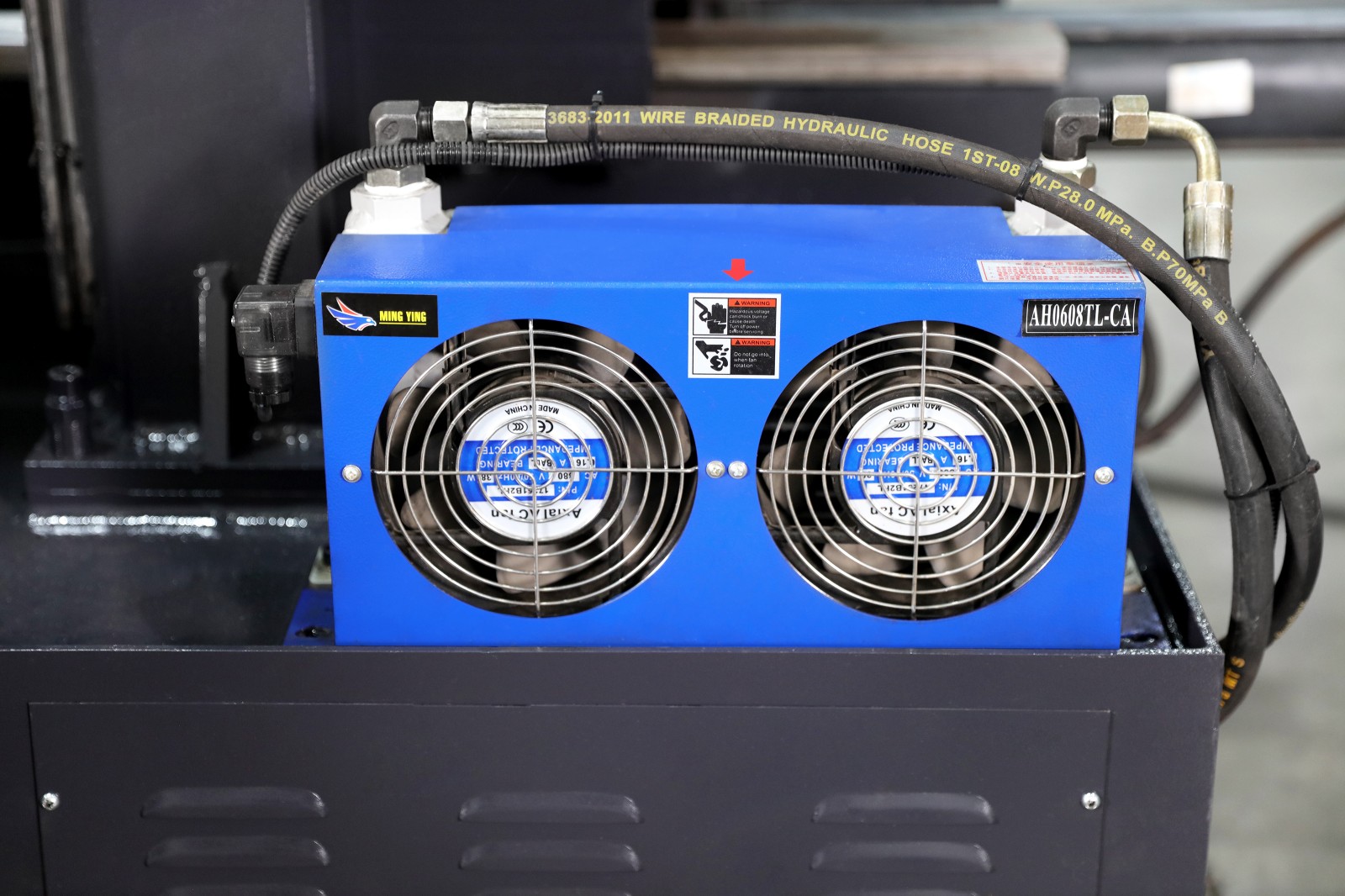

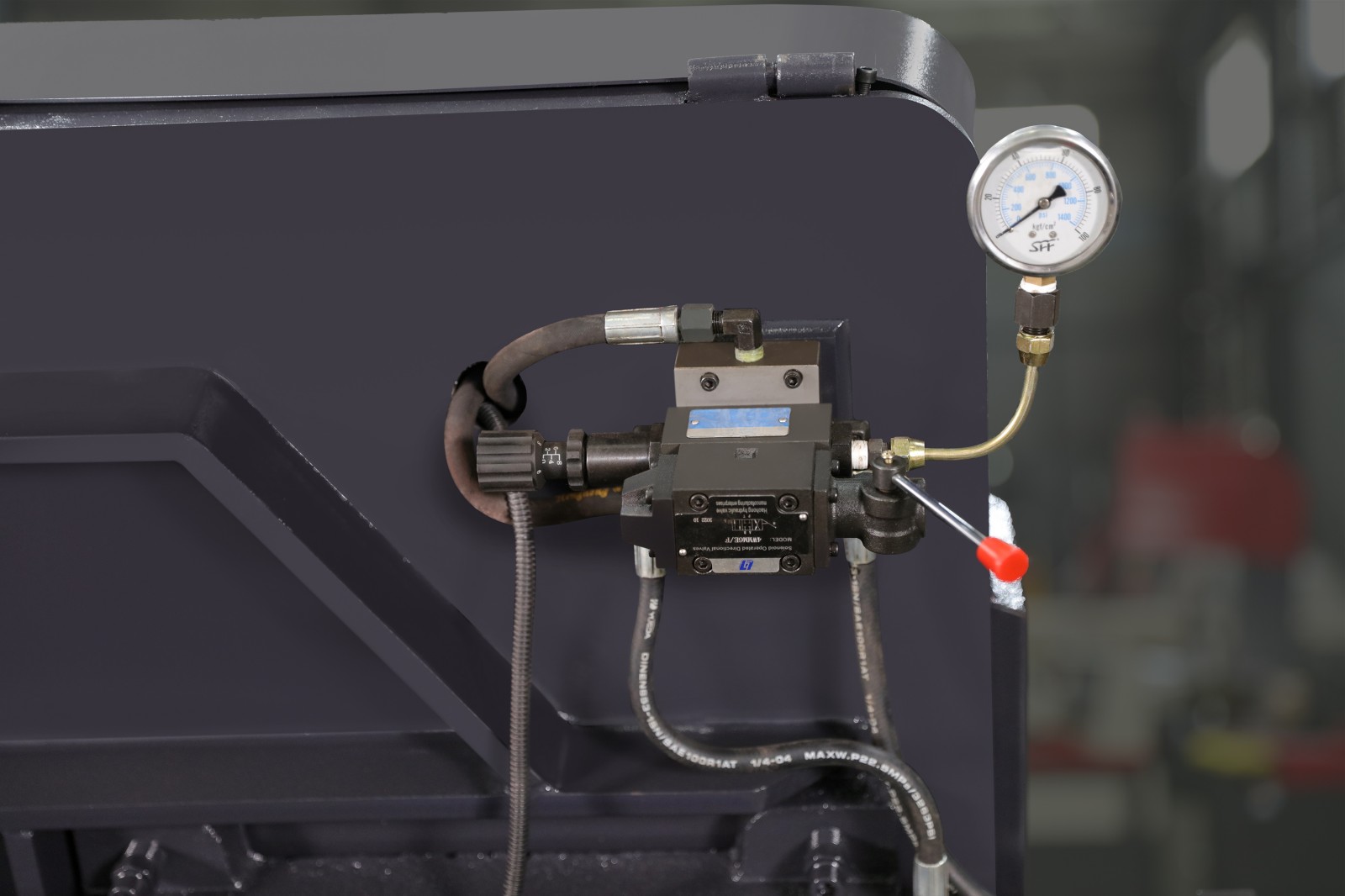

9. Hệ thống thủy lực: Hệ thống thủy lực bao gồm bình nhiên liệu, động cơ thủy lực, bơm dầu, van điều khiển tốc độ, nhiều van điện từ, v.v. Van điện từ chính và máy bơm thủy lực được sản xuất bởi các công ty nổi tiếng trong nước.

10. Hệ thống làm mát: Để kéo dài tuổi thọ của lưỡi cưa, ngăn lưỡi cưa nóng lên và đảm bảo độ chính xác khi cắt, máy công cụ sử dụng bơm làm mát để làm mát tập trung và các điểm làm mát nằm ở bên trái và cánh tay dẫn hướng bên phải. Chất làm mát có thể được tự động thu hồi và tái chế để đảm bảo yêu cầu bảo vệ môi trường.

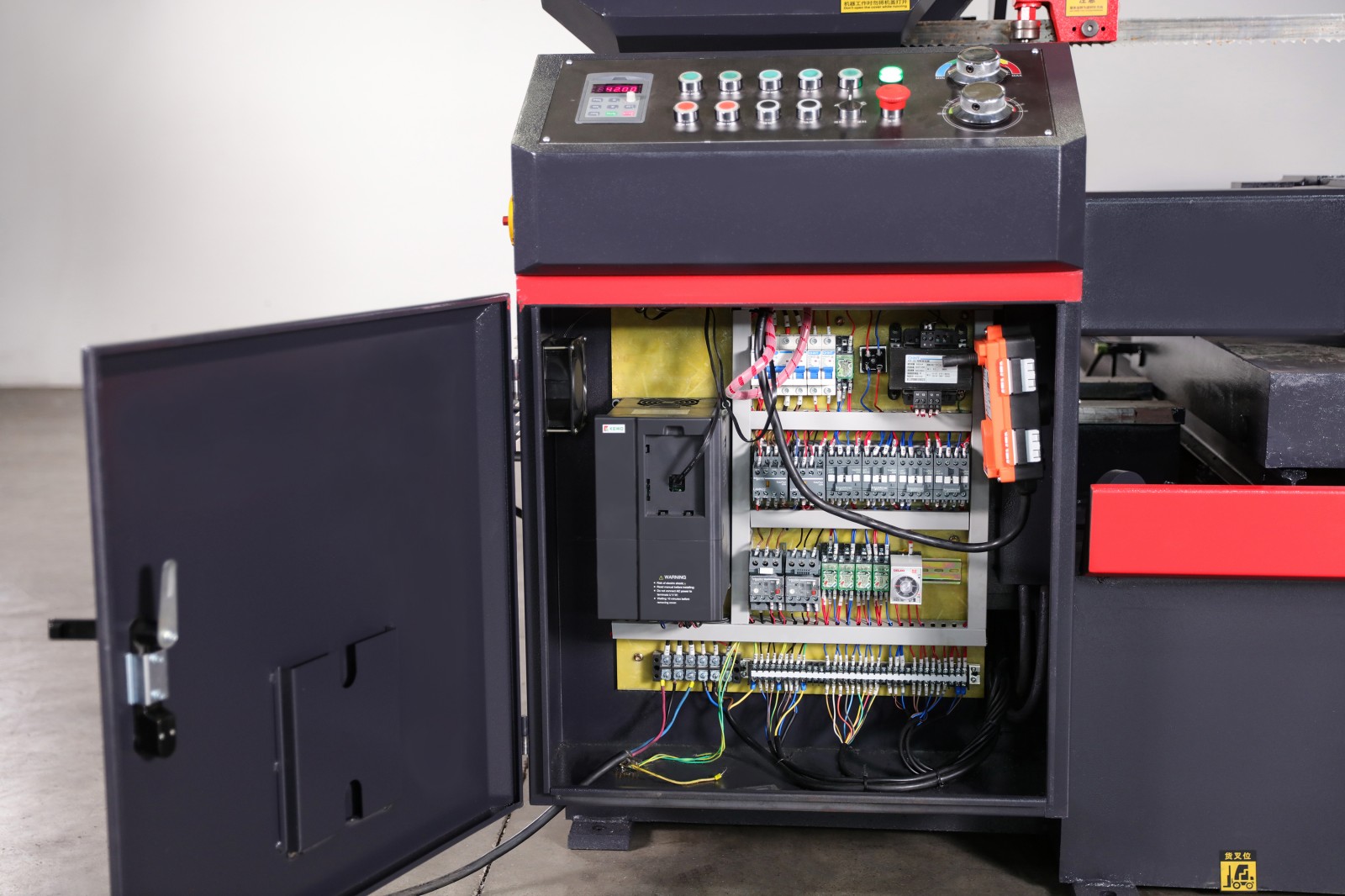

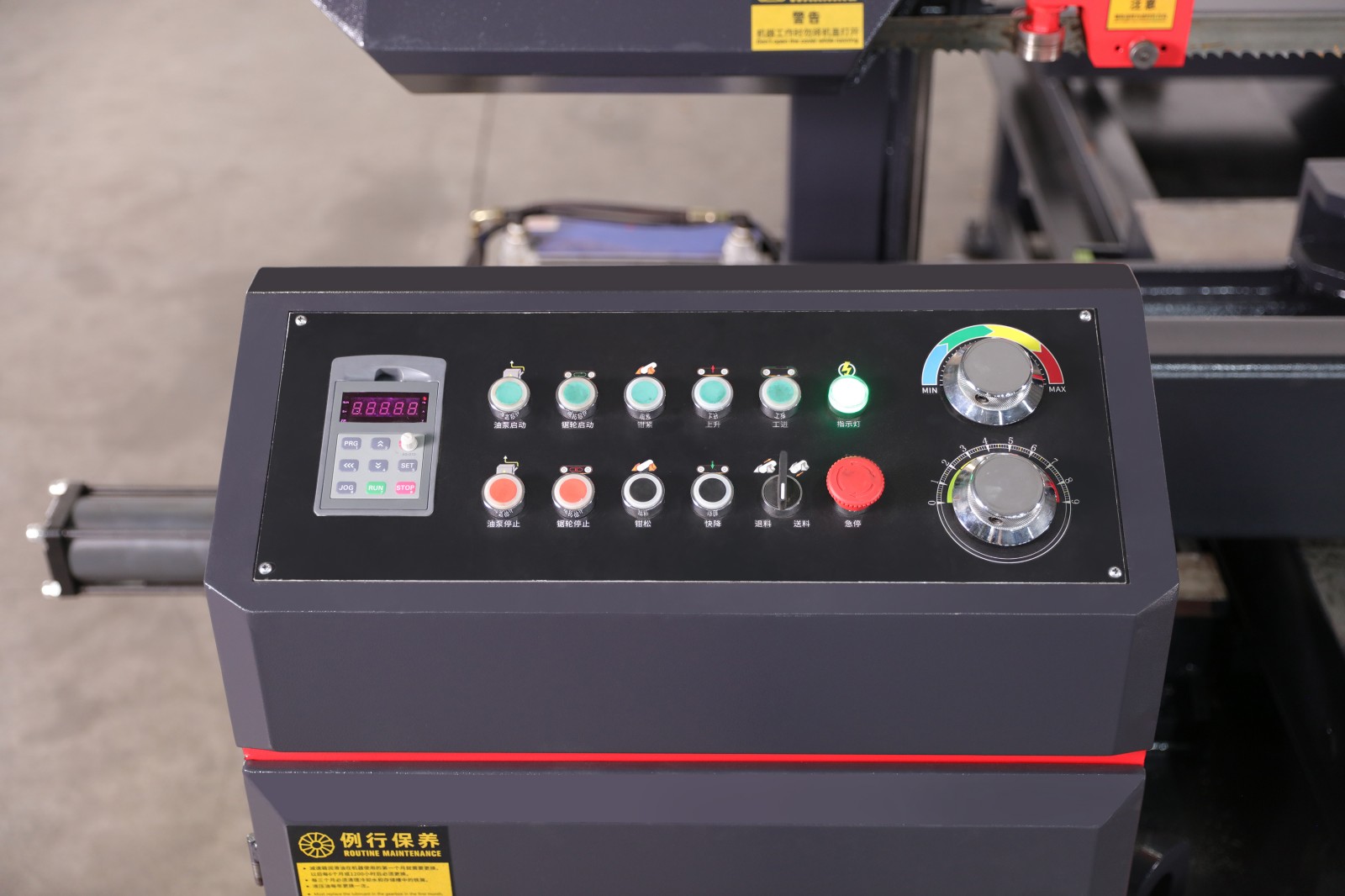

11. Hệ thống điện: Máy công cụ này được thiết kế với tủ điều khiển điện riêng biệt. Tất cả các bộ phận điện được lắp đặt trong tủ điện để đảm bảo an toàn, giữa mỗi thao tác đều có khóa liên động. Cụ thể: nếu êtô không được kẹp thì bộ truyền động chính không hoạt động được; trong quá trình cưa không được nới lỏng êtô; êtô phía trước bị kẹp và không thể nạp vật liệu, v.v.

4. Tay nghề và chất lượng

● Sản phẩm hoàn toàn mới, tuân thủ đầy đủ các tiêu chuẩn và đã vượt qua quá trình kiểm tra nghiêm ngặt.

● Các cấu trúc chính (chẳng hạn như giường, khung cưa, v.v.) áp dụng phương pháp phun cát bề mặt và lão hóa rung (quy trình loại bỏ ứng suất bên trong) để đảm bảo loại bỏ ứng suất bên trong và tăng độ bám dính bề mặt.

● Kiểm soát chất lượng toàn quy trình bằng công nghệ xử lý và công nghệ quản lý của Đức.

● Sâu truyền động chính sử dụng: phôi → gia công thô → làm nguội và ủ → hoàn thiện → làm nguội bề mặt → quá trình mài bánh răng.

5. Tiêu chuẩn kỹ thuật

Máy này tuân thủ:

JB/T4318.2-2013 "Máy cưa ngang Phần 2: Kiểm tra độ chính xác"

JB/T4318.3-2013 "Máy cưa băng ngang Phần 3: Điều kiện kỹ thuật"

GB16454-2008 "Điều kiện kỹ thuật để bảo vệ an toàn máy cưa kim loại"

GB5226.1-2008/IEC60204.1:2005 "Máy móc an toàn cơ điện và thiết bị điện Phần 1: Điều kiện kỹ thuật chung"

GB15760-2004 "Điều kiện kỹ thuật chung để bảo vệ an toàn cho dụng cụ máy cắt kim loại"

GB/T23572-2009 "Điều kiện kỹ thuật chung cho hệ thống thủy lực của máy công cụ cắt kim loại"

6. Các thiết bị điện chính và linh kiện thủy lực

1. Linh kiện thủy lực chính

2. Linh kiện điện chính

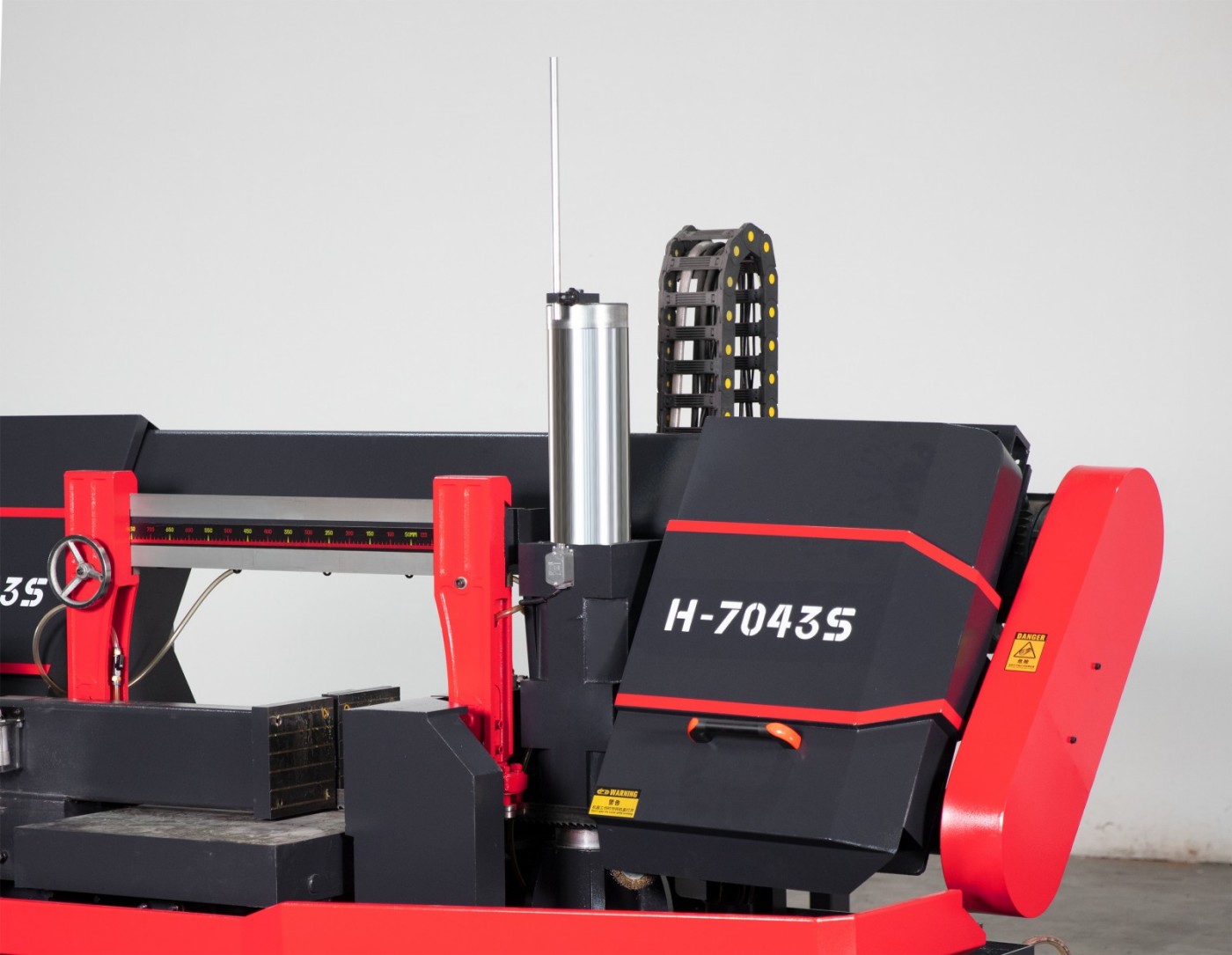

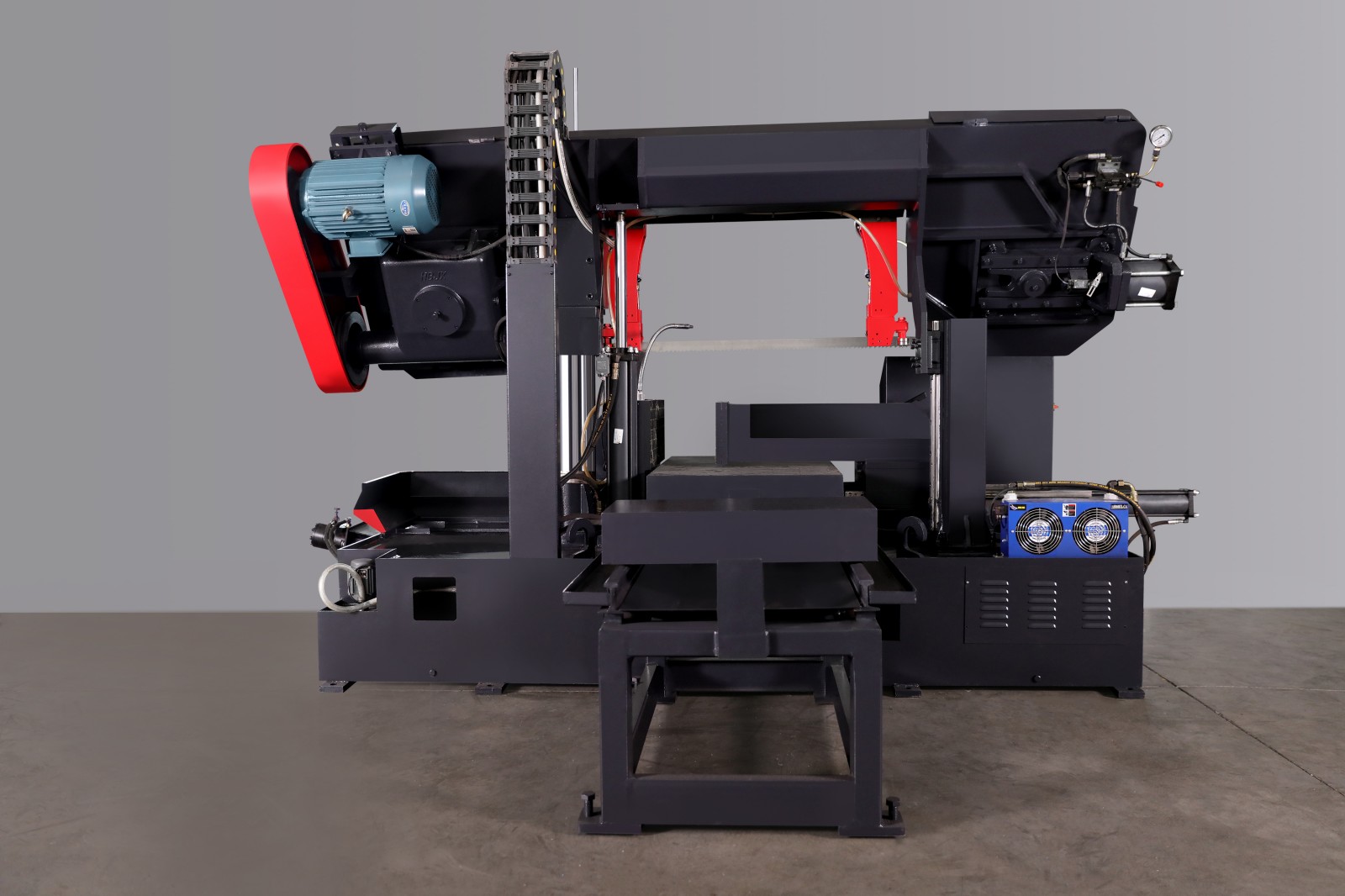

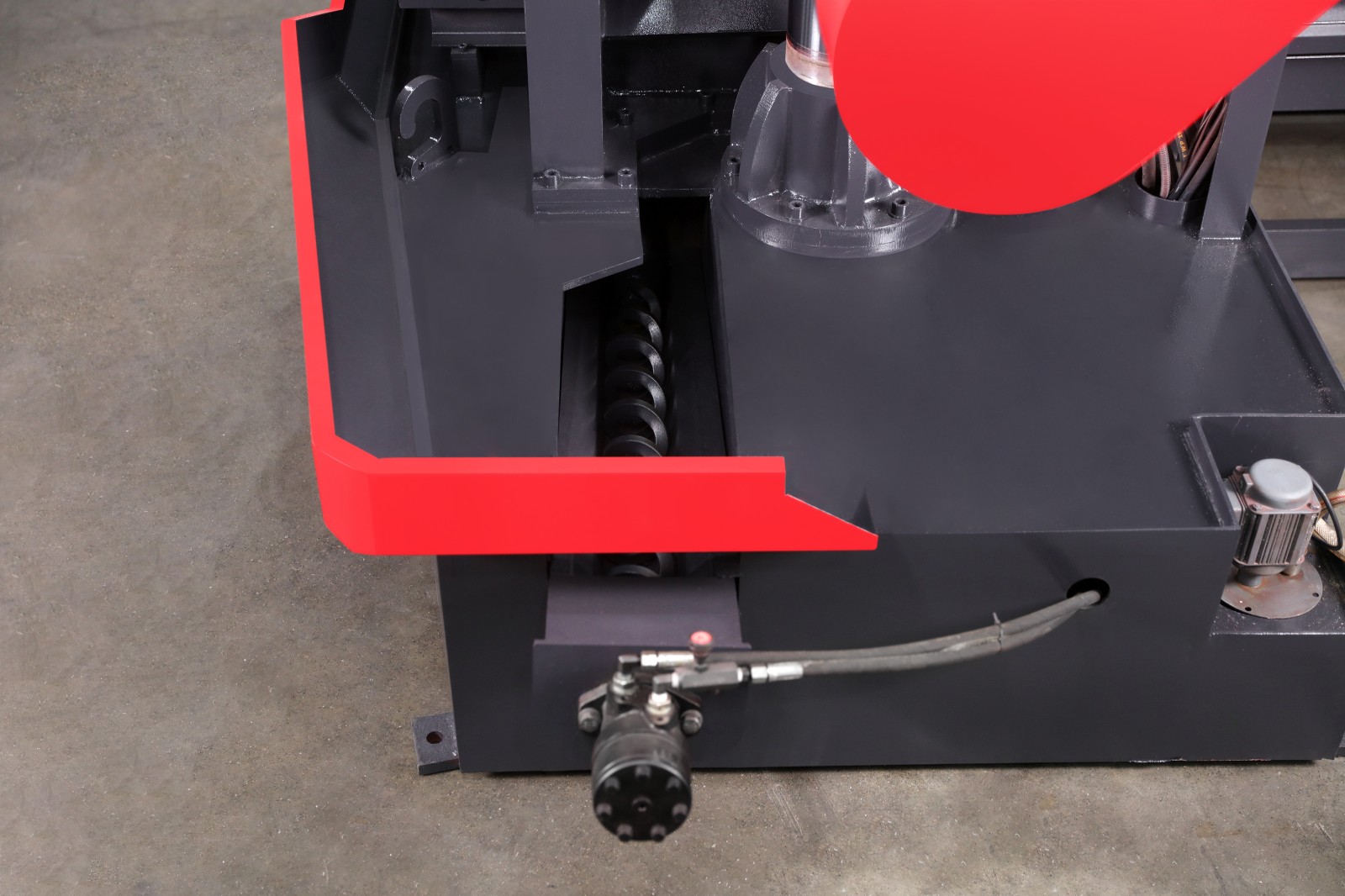

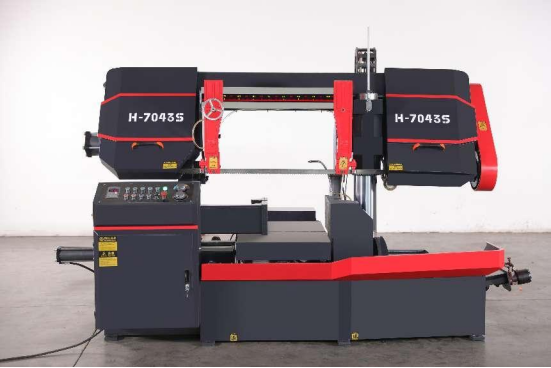

7. Hình ảnh tham khảo
