Thông tin kỹ thuật máy cưa vòng bán tự động ngang

1. Model thiết bị: P-11N

Việc thiết kế và sản xuất thiết bị được thực hiện theo tiêu chuẩn quốc gia. Bảo vệ an toàn tuân thủ các tiêu chuẩn quốc gia.

2. Đặc điểm thiết bị

Máy công cụ này chủ yếu được sử dụng để cưa các vật liệu khuôn lớn, vật rèn, hồ sơ, ống rỗng và các vật liệu khác, và có thể

Thích hợp để cưa các vật liệu kim loại màu khác nhau. Nó có các đặc tính như hiệu quả cắt cao, tiết kiệm năng lượng, đường cưa hẹp, tiết kiệm năng lượng và tiết kiệm vật liệu, vận hành đơn giản.

Máy công cụ này sử dụng cấu trúc kiểu cắt kéo để đảm bảo độ tin cậy, ổn định và tiến bộ của kết cấu. Mỗi bộ phận của chức năng đều có đủ biên độ, đồng thời đảm bảo độ chính xác khi cưa chất lượng cao.

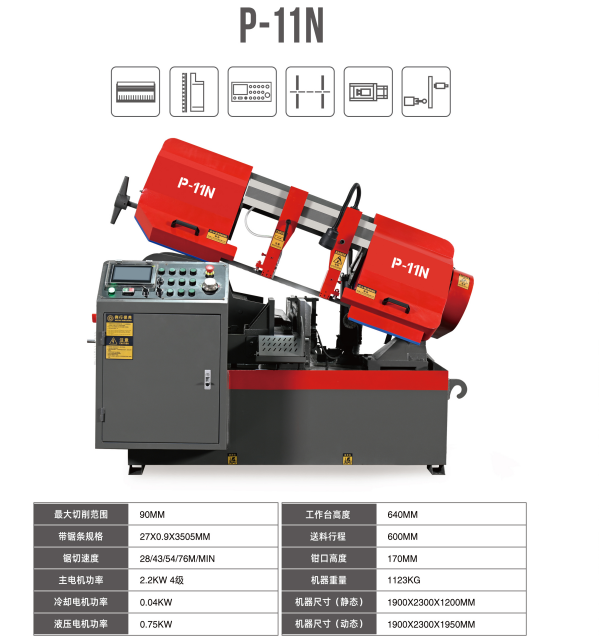

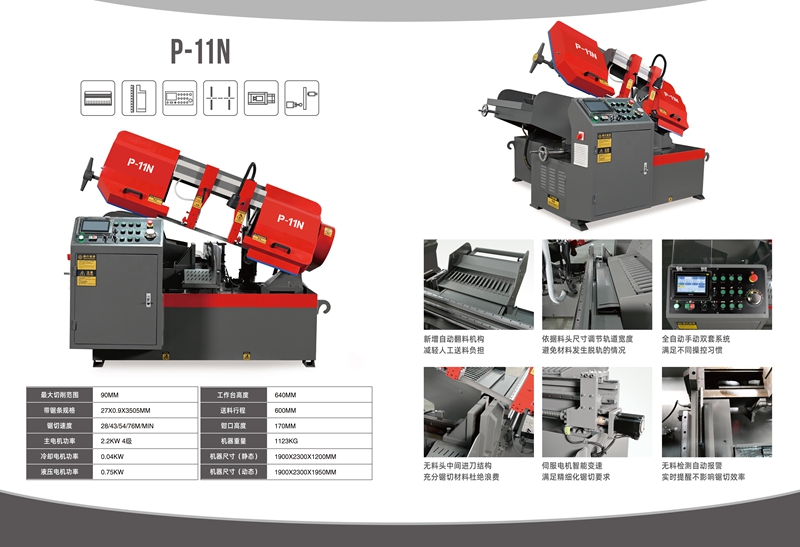

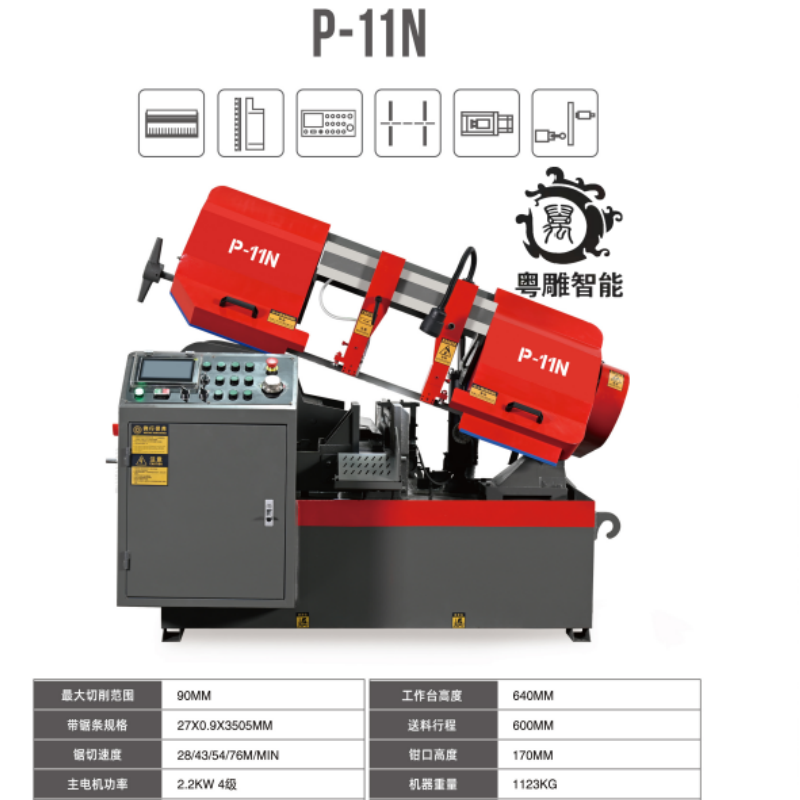

3. Thông số kỹ thuật chính

4. Cấu tạo cơ khí của máy cưa cắt kéo Các bộ phận chính của máy cưa là

1. Căn cứ

2. Giường tiện

3. Ngựa bàn cưa

4. Cơ chế truyền động

5. Thiết bị dẫn hướng lưỡi cưa

6. Cơ cấu kẹp phôi

7. Thiết bị căng lưỡi cưa

8. Hệ thống điều khiển điện

9. Hệ thống làm mát

10. Hệ thống thủy lực

1. Căn cứ

Chân đế là kết cấu dạng hộp được làm bằng các tấm thép hàn, có bệ và cột cố định trên đó đã được xử lý lão hóa rung để giảm biến dạng hàn; phía trước bên trái là hộp điều khiển nút điện và phân phối điện. hộp bảng, bên phải là bình chứa dung dịch cắt làm mát Và máy bơm nước, có lỗ bu lông neo ở 4 góc phía dưới.

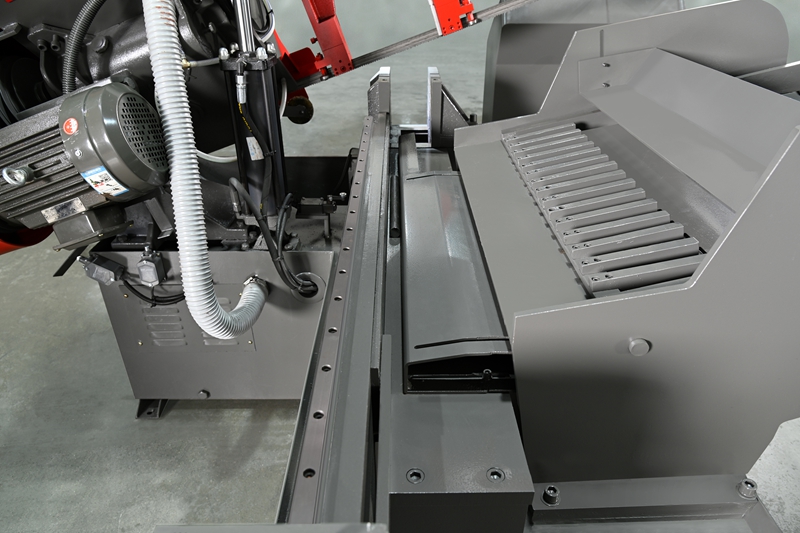

2. Giường tiện

Bàn làm việc là một bộ phận được hàn bằng thép tấm chất lượng cao. Có 4 con lăn dẫn hướng được lắp đặt dưới mặt bàn và 2 ray dẫn hướng được lắp đặt trên đế. Bàn làm việc được nâng cao bằng một xi lanh thủy lực để thực hiện chức năng nạp và quay trở lại. trên đế và việc kẹp và nới lỏng được thực hiện thông qua chuyển động mở trái và phải.

3. Ngựa bàn cưa

Khung cưa là kết cấu hình cánh cung, được chia thành khung cưa trái phải và dầm ngang. Khung cưa được hàn bằng các tấm thép chất lượng cao và được hàn bằng các gân gia cố hợp lý. được phân phối lại và loại bỏ, từ đó đảm bảo độ ổn định của giá đỡ. Bánh lái, bánh dẫn động và các thiết bị dẫn hướng trái phải đều được lắp trên khung cưa. Khi máy công cụ hoạt động, bánh cưa sẽ quay ngược chiều kim đồng hồ.

4. Cơ chế truyền động

Có một hộp số trục vít được cố định ở phía sau bên phải của khung cưa. Bánh răng trục vít trong hộp được cố định vào bánh dẫn động trên dầm cưa. Chúng quay đồng bộ. lưỡi cưa. Chuyển động quay của lưỡi cưa được truyền bởi động cơ chính, ròng rọc và hộp số sâu tới bánh lái thông qua việc thay đổi tốc độ hai giai đoạn, sau đó bánh lái và lưỡi cưa dẫn động bánh xe thụ động để nhận ra hoạt động của toàn bộ máy. Lưỡi cưa hoạt động ở tổng cộng bốn tốc độ.

5. Thiết bị dẫn hướng lưỡi cưa

Thiết bị dẫn hướng được lắp đặt trên dầm khung cưa bao gồm các tay dẫn hướng trái và phải và các đầu dẫn hướng. Cả hai tay dẫn hướng bên trái và bên phải đều có thể di chuyển dọc theo đuôi khớp. Khoảng cách giữa hai tay dẫn hướng có thể được điều chỉnh rộng hơn khoảng 40mm. kích thước của phôi. Thiết bị dẫn hướng dùng để thay đổi góc lắp đặt lưỡi cưa sao cho lưỡi cưa vuông góc với bàn làm việc. Để đảm bảo độ chính xác khi cắt của lưỡi cưa và giảm độ rung, một bộ bánh xe dẫn hướng (vòng bi lăn) và. Khối dẫn hướng chống mài mòn được lắp đặt ở hai tay dẫn hướng bên trái và bên phải. Mặt sau của lưỡi cưa cũng có kết cấu ổ trục kép có thể xoay lên xuống phù hợp.

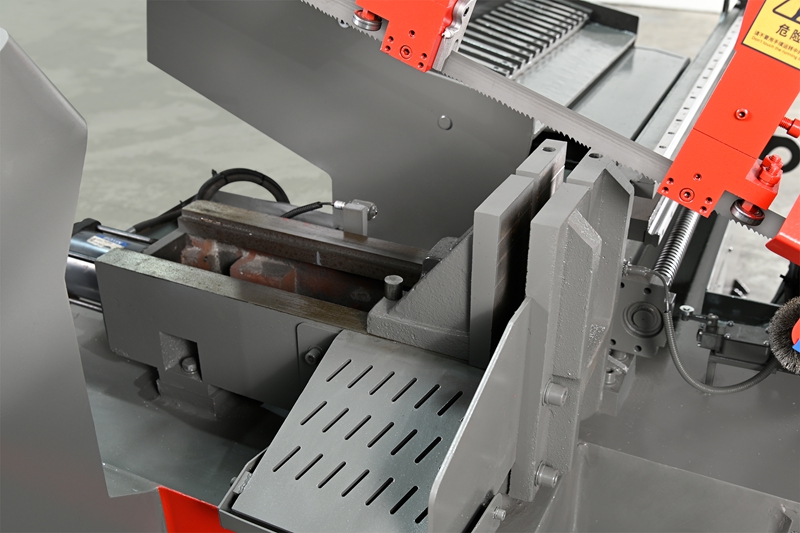

6. Cơ cấu kẹp phôi

Cơ cấu kẹp sử dụng cấu trúc kẹp kiểu giữa. Lưỡi cưa vòng được cắt từ giữa êtô kẹp. Cơ cấu kẹp kiểu giữa hoàn toàn có thể đảm bảo độ ổn định của kẹp vật liệu và có thể kẹp các mảnh vật liệu đuôi nhỏ để cưa. Xi lanh kẹp vít quay tay, kích thước kẹp tối thiểu là 10 mm.

7. Thiết bị căng lưỡi cưa

Thiết bị căng bao gồm ghế căng, thanh trượt căng, vít căng, tay cầm căng, v.v. Khi lưỡi cưa cần căng, hãy sử dụng tay cầm căng để xoay theo chiều kim đồng hồ để căng lưỡi cưa và nó đang hoạt động tình trạng. . Nếu máy cưa dừng trong thời gian dài, hãy xoay tay cầm căng ngược chiều kim đồng hồ để nới lỏng lưỡi cưa. Sau khi nới lỏng lưỡi cưa, bạn có thể thay thế bằng lưỡi cưa mới.

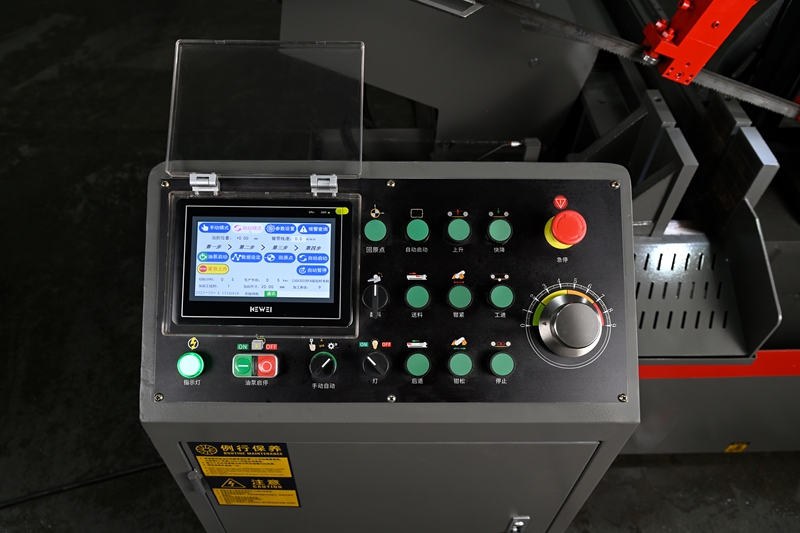

8. Hệ thống điều khiển điện: Máy công cụ này được thiết kế với tủ điều khiển điện riêng. Tất cả các bộ phận điện được lắp đặt trong tủ điện để đảm bảo an toàn, giữa mỗi thao tác đều có khóa liên động. Kẹp chính không được kẹp và không thể hoạt động được. Toàn bộ hệ thống truyền tín hiệu từ PLC, cuối cùng có thể đạt được mục đích vận hành máy.

9. Hệ thống làm mát: Để kéo dài tuổi thọ của lưỡi cưa, ngăn lưỡi cưa nóng lên, đảm bảo độ chính xác khi cắt, cải thiện chất lượng bề mặt cưa và ngăn bề mặt cưa không bị rỉ sét, máy công cụ này sử dụng một bơm làm mát để làm mát tập trung, và điểm làm mát là vị trí của cánh tay dẫn hướng. Chất làm mát được tái chế và chất làm mát xà phòng hóa được sử dụng.

10. Hệ thống thủy lực: Hệ thống thủy lực bao gồm bình nhiên liệu, động cơ thủy lực, bơm dầu, van điều khiển tốc độ và nhiều van điện từ. Van điện từ và máy bơm thủy lực được sản xuất bởi các công ty nổi tiếng trong nước.

5. Cấu hình chính của máy công cụ

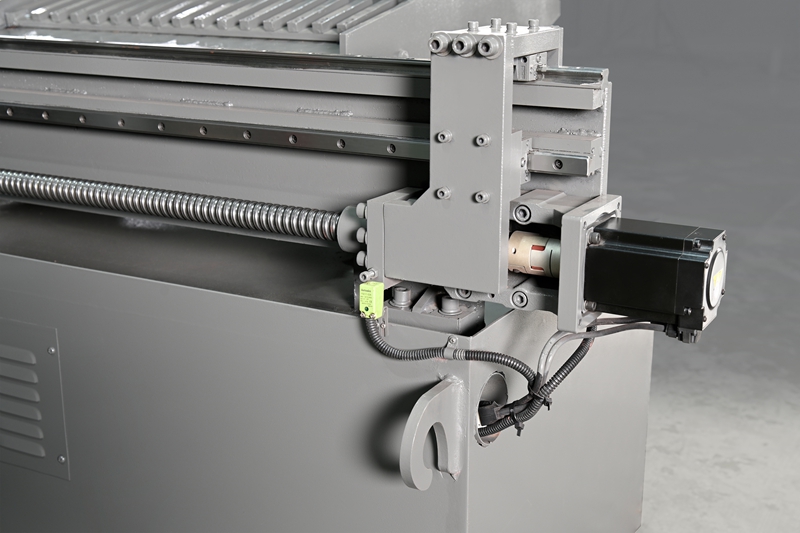

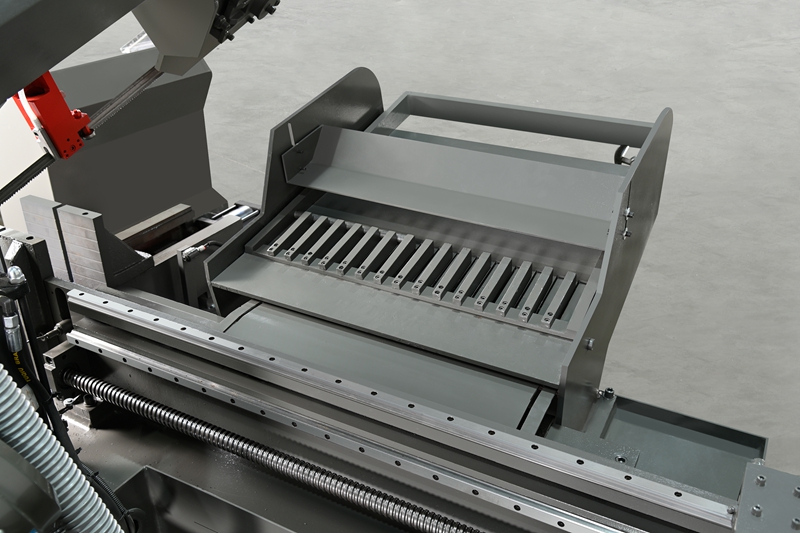

Chi tiết cấu hình chính

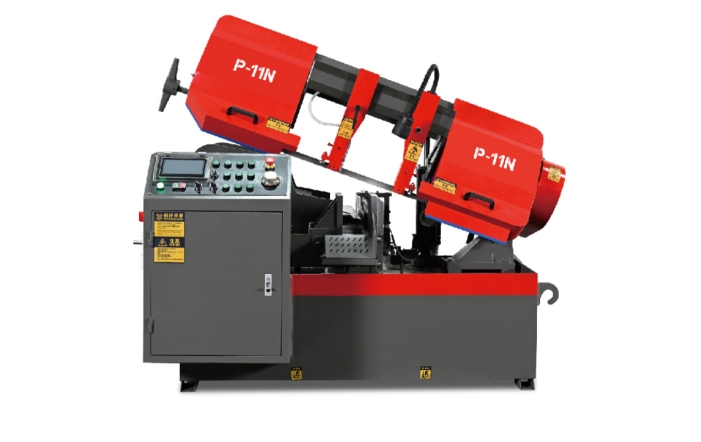

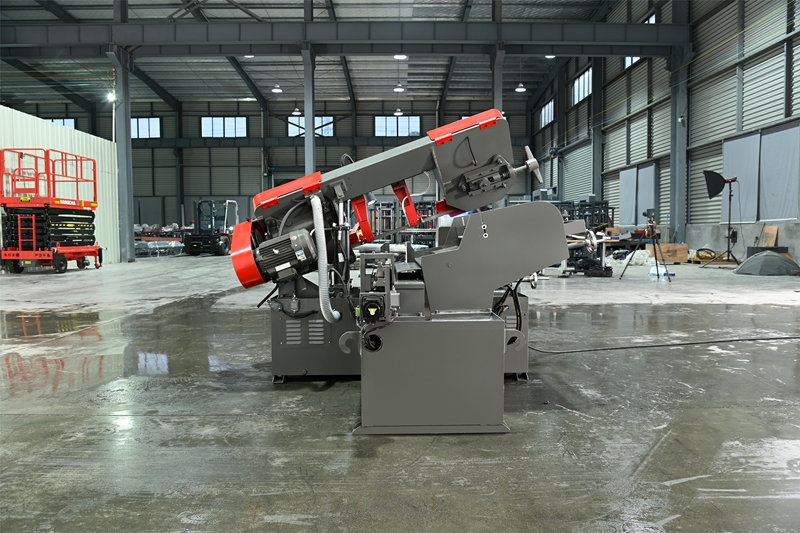

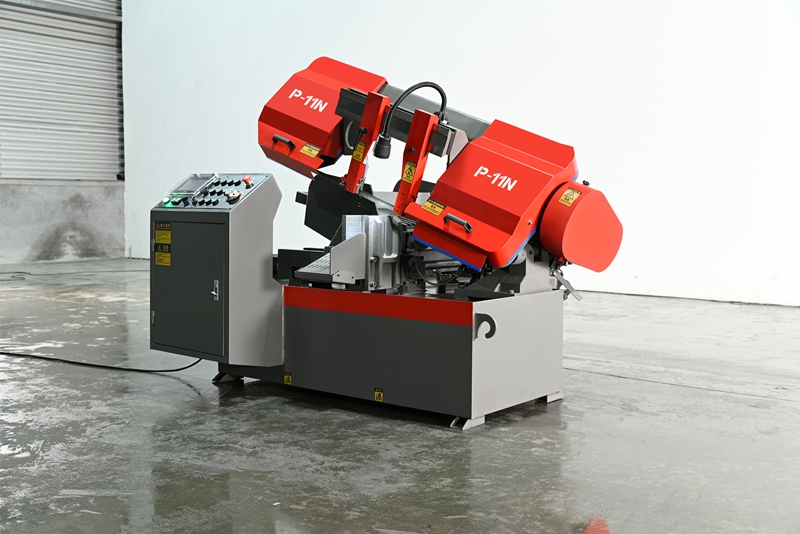

6. Ngoại hình máy
